气动薄膜三通调节阀

气动薄膜三通调节阀，分流合流作用气动薄膜三通调节阀，三通分流气动薄膜调节阀、三通合流气动薄膜调节阀气动薄膜三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为合流调节阀，分流调节阀。阀尺寸，压差较小时合流阀也可以作为分流阀用。

气动薄膜三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为合流调节阀，分流调节阀。阀尺寸，压差较小时合流阀也可以作为分流阀用，

类  型：

分流三通调节阀

合流三通调节阀

阀  体

型    式：三通铸造结构

公称通径：DN20-DN200

公称压力：ANSI150、300、600LB

JIS10、16、20、30、40K

PN1.6、2.5、4.0、6.4MPa

连接方式：法兰：FF、RF、RJ和LG

法兰标准：ANSI B16.5，JIS B2201

JB/T79.1 PN1.6MPa,JB/T79.2

螺纹：DIN、NPT、RC、BSP、G等

焊接：GB12224-89

密封面形式：PN16凸面、PN40为凹面

材    质：WCB、304、316、316L

上 阀 盖：标准型（-20℃～+200℃）

低温型（-60℃～-196℃）

散热型（-40℃～450℃）

波纹管密封型

压盖形式：压板式

填    料：V型氟四氟乙稀、柔性石墨

阀内组件

阀芯形式：单座柱塞型

阀芯阀座：304、316+STL

流量特性：等百分比、线性、快开

执行机构

形    式：多弹簧式薄膜执行器

作用形式：正作用、反作用

膜片材质：丁晴橡胶夹增强涤纶织物

弹簧范围：20～100KPa、40～200KPa、80～240KPa,

供气压力：0.14，0.16，0.28，0.40MPa

作用形式

气关式FO（配正作用执行机构）当气源故障时，垂直方向通。

气开式FC（配反作用执行机构）当气源故障时，水平方向通

附件（根据要求配置）

电气定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、保位阀及其它

性能

额定KV值：参照表

流量特性：线性、等百分比、快开

可调范围：30：1

泄露等级：金属密封：小于0.01（ANSI B16.104-1976IV级）

软密封：小于0.00001%

回    差：小于全行程1%（带定位器）

小于全行程3%-5%(不带定位器)

基本误差：小于全行程±1%(带定位器)

小于全行程±5%(不带定位器)

气动薄膜三通调节阀（简称三通调节阀）、是气动单元组合仪表中的执行单元。它接受来自调节仪表的信号、直接改变被调介质（如液体、气体、蒸汽等）的流量，将二种流体混合成第三种流体或将一种流体分成二路流体，使被控工艺参数（如温度、压力、流量、液位等）保持在给定值。

执行机构有正、反二种作用形式：当信号压力增加、推杆伸出膜室的为正作用。当信号压力增加，推杆退入膜室的为反作用。

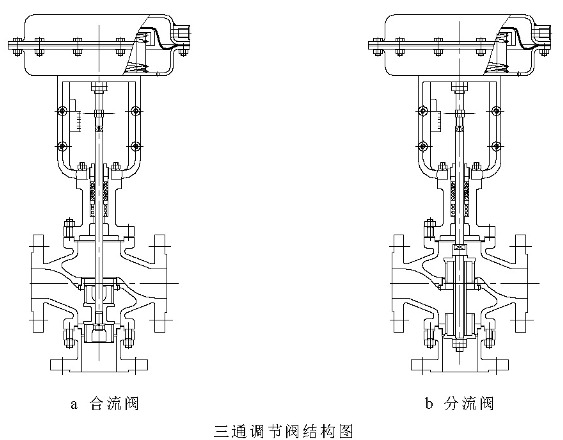

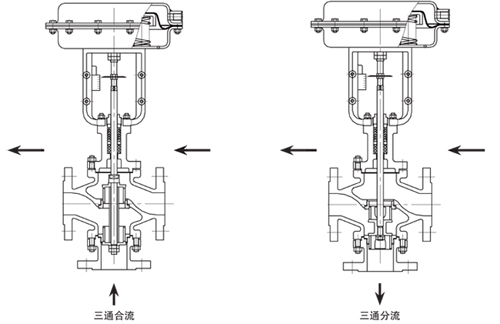

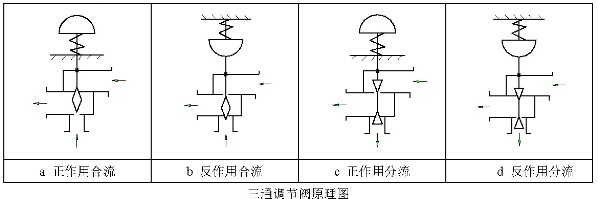

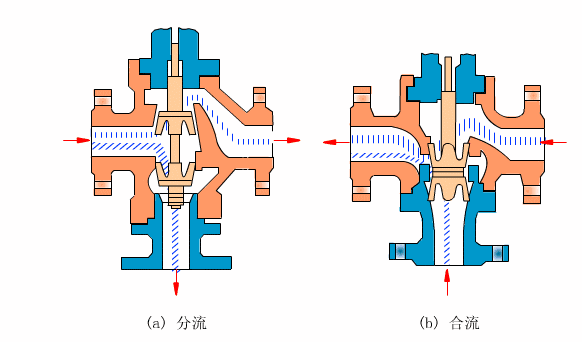

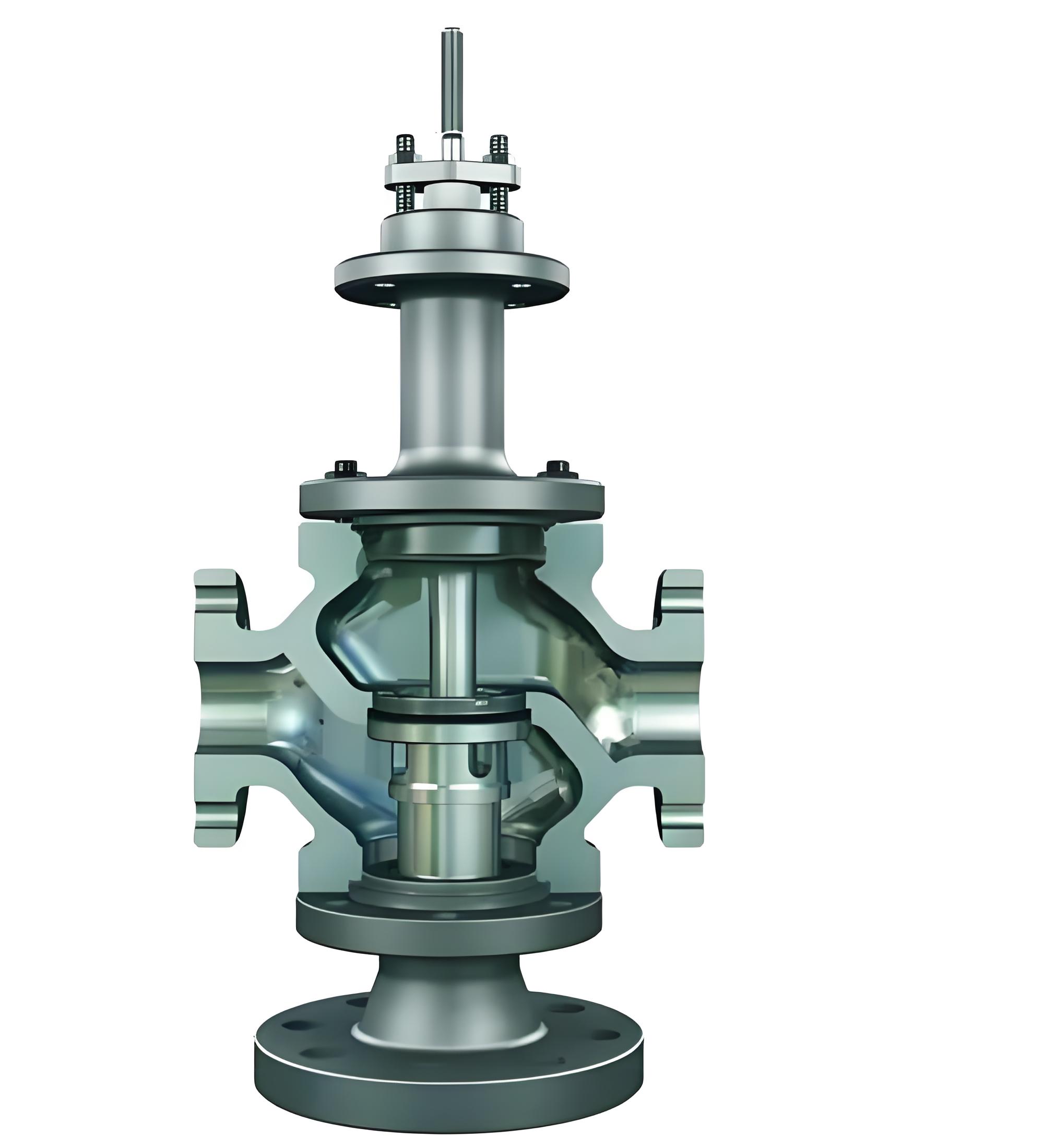

阀芯结构是按流开状态设计的：阀芯处于阀座内部的为合流阀，有二个进口，一个出口（见图a、b）,适用于全部通径。阀芯处于阀座外部的为分流阀，有一个进口，二个出口（见图二c、d），适用于通径DN≥80mm，但当通径DN<80mm,由于不平衡力小,可用合流阀结构来替代分流阀。

三通调节阀，因阀内开启与关闭同时存在，故无气关、气开之分。

工作原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变了阀芯与阀座之间的流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，

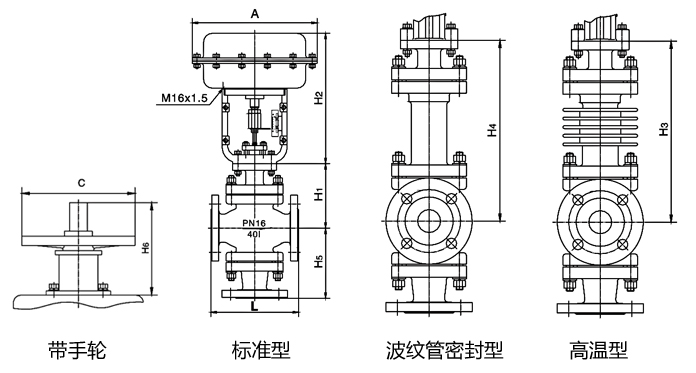

气动薄膜三通调节阀尺寸图
