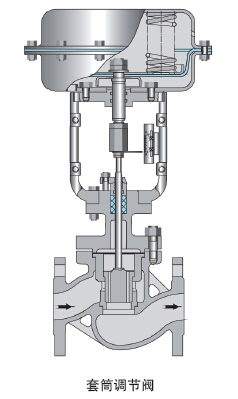

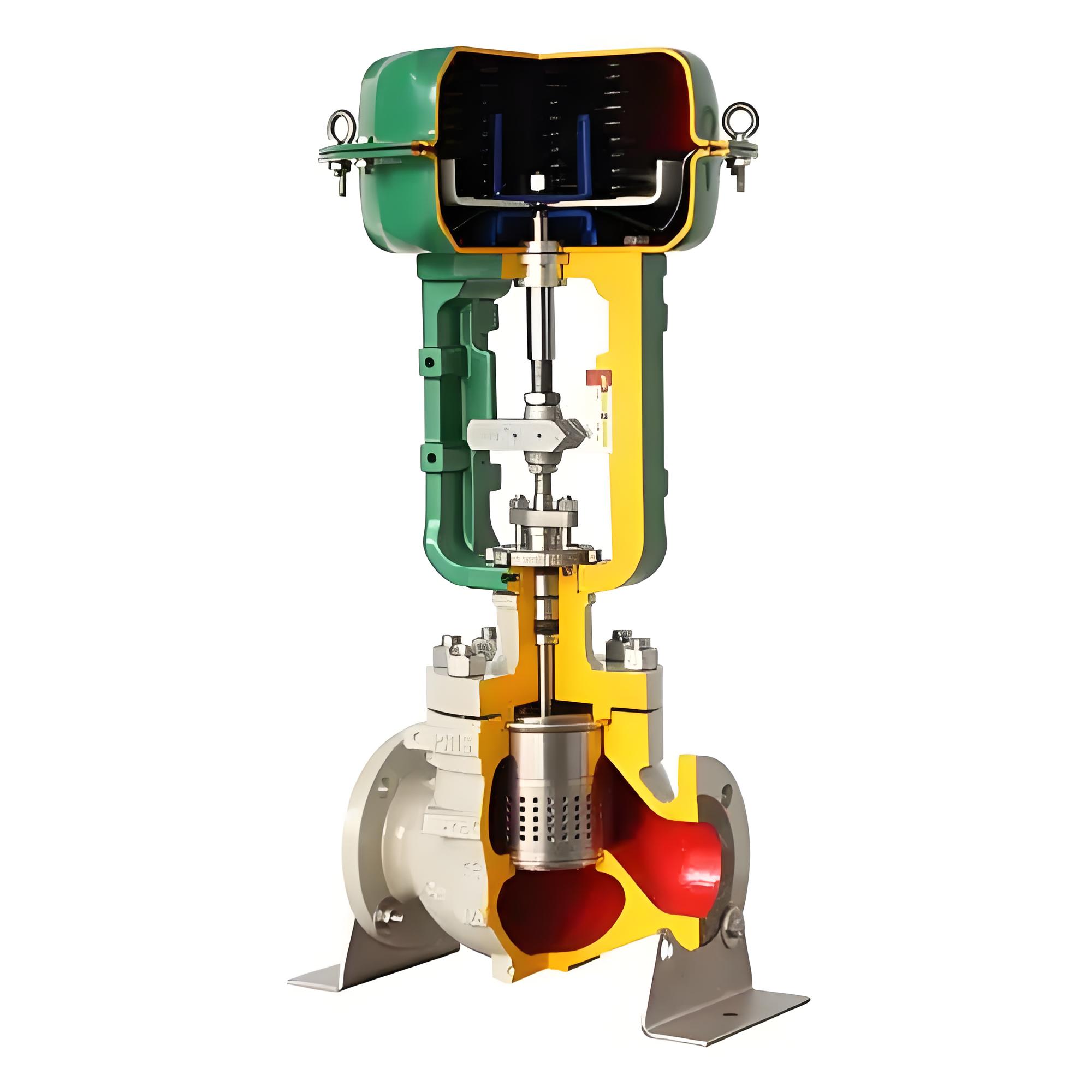

气动薄膜套筒调节阀采用套筒导向，压力平衡型双密封面、单密封面结构，是一种力平衡的调节阀，阀体结构紧凑，流体通道呈S流线型，优点为压降损失小，可调范围广
| 阀体材质： | WCB、304、316、316L |
| 阀芯材质： | 304、316+STLPTFE |
| 阀座材质： | 304、316+STL；PTFE |
| 连接方式： | 法兰、螺纹、焊接 |
| 阀座形式： | 单座、双座、套筒 |
| 阀盖形式： | 标准型、低温型、散热型、波纹管密封型 |
| 气动执行器： | 多弹簧式薄膜执行器气开型、气关型 |
| 附件： | 电气定位器、空气过滤减压阀、手轮、保位阀 |
阀 体
型 式：单座、双座、套筒
公称通径：DN20-DN200
公称压力：ANSI150、300、600LB
JIS10、16、20、30、40K
PN1.6、2.5、4.0、6.4MPa
连接方式：法兰：FF、RF、RJ和LG
法兰标准: ANSI B16.5，JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
螺纹：DIN、NPT、RC、BSP、G等
焊接：GB12224-89
密封面形式：PN16凸面、PN40、PN63、PN100为凹面
材 质：WCB、304、316、316L
上 阀 盖：标准型（-20℃～+200℃）
低温型（-60℃～-196℃）
散热型（-40℃～450℃）
波纹管密封型
压盖形式：压板式
填 料：V型氟四氟乙稀、柔性石墨
阀内组件
阀芯形式：压力平衡型式
阀芯阀座：双座柱塞型阀芯，金属密封、等百分比特性、线性特性(LC)
流量特性：等百分比、线性、快开
执行机构
形 式：多弹簧式薄膜执行器
作用形式：正作用、反作用
膜片材质：丁晴橡胶夹增强涤纶织物
弹簧范围：20～100KPa、40～200KPa、80～240KPa,
供气压力：0.14，0.16，0.28，0.40MPa
作用形式
气关式FO（配正作用执行机构）当气源故障时，执行机构弹簧将阀打开
气开式FC（配反作用执行机构）当气源故障时，执行机构弹簧将阀关闭
附件（根据要求配置）
电气定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、保位阀及其它
性能
额定KV值：参照表
流量特性：线性、等百分比、快开
可调范围：50：1
泄露等级：金属密封：小于0.01（ANSI B16.104-1976IV级）
软密封：小于0.00001%
回 差：小于全行程1%（带定位器）
小于全行程3%-5%(不带定位器)
基本误差：小于全行程±1%(带定位器)
小于全行程±5%(不带定位器)
气动薄膜执行器工作原理
执行机构有正、反二种作用形式，当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式；当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成气开式。其原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，促使弹簧移动，带动阀杆，改变阀芯与阀座之间的流通面积直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数之目的。

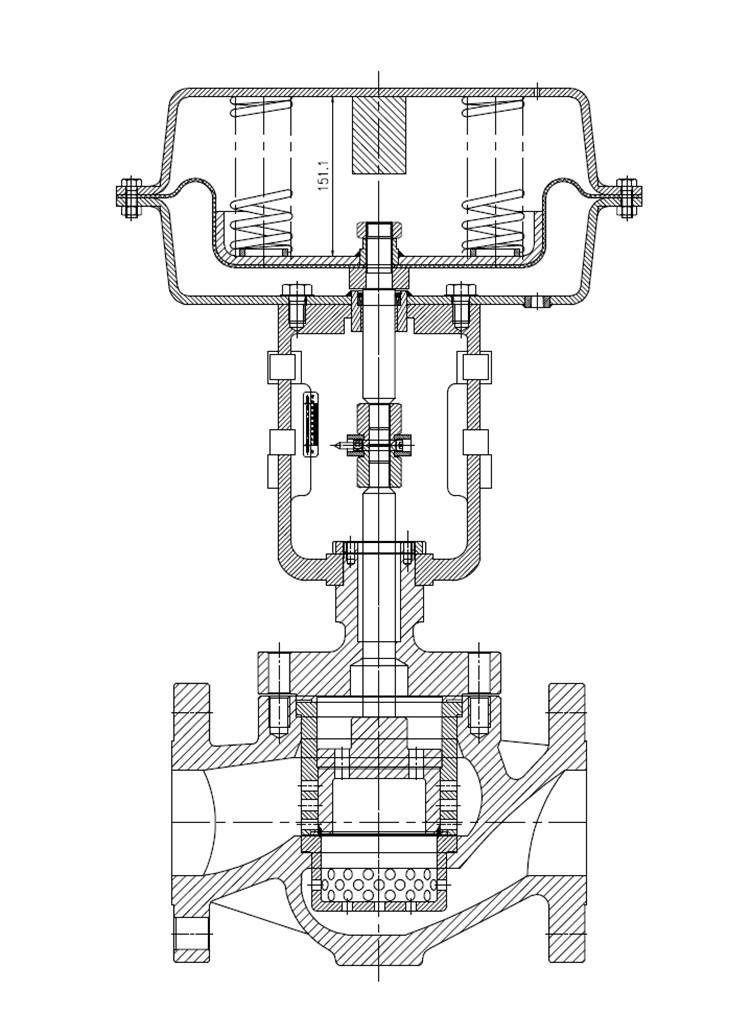

气动薄膜套筒调节阀尺寸图
主要技术参数
| 公称通径(DN) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | ||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | ||||||||||||
| 压盖形式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 阀芯形式 | 平衡式阀芯(套筒导向) | ||||||||||||
| 流量特性 | 直线性、等百分比 | ||||||||||||
执行器技术参数
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
主要零件材质
| 1 | 阀体 | WCB | 304 | 316 | 316L |
| 2 | 垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
| 3 | 套筒 | 304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 密封中垫 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
| 6 | 阀盖 | WCB | 304 | 316 | 316L |
| 7 | 阀杆 | 304 | 304 | 316 | 316L |
| 8 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 9 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 10 | 填料压盖 | WCB | 304 | 316 | 316L |
主要性能参数
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||

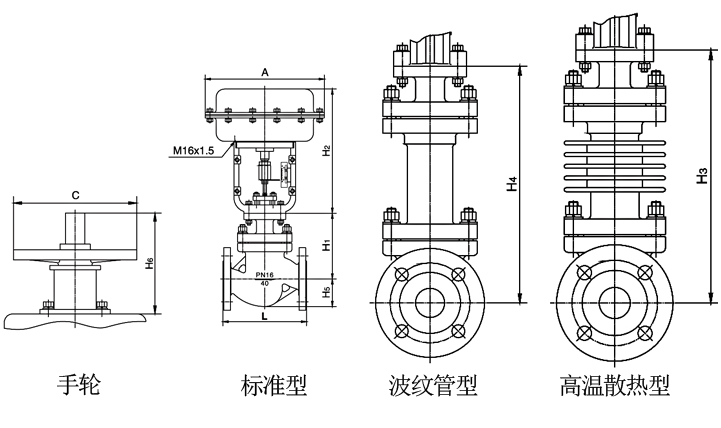

主要外形尺寸
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
