燃气球阀概述：

燃气球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置，靠介质压力将球体压紧在出口端阀座上，其使用压力和通径受到一定限制。采用90°传动，故开关方便迅速，可以实行快速启闭。燃气球阀采用成形聚四氟乙烯填料，手柄操作力矩平稳，驱动方式可为手动、蜗轮传动、气动、电动等。O形密封圈用来防止外部杂质进入阀门内部，并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动，大于DN200用固定球球阀。适用于燃气管路、液化石油气管路、天然气管路、煤气管路等一般工作介质，不锈钢阀体而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和、乙烯等，在各行业得到广泛的应用。

燃气球阀操作原理和结构说明：

1、球阀通道平整光滑便于管道扫线清洗，可以输送浆液及固体颗粒等介质。

2、采用PTFE(特氟隆)等材料作为密封，具有良好润滑性和弹性,与球体摩擦系小，使用寿命长。

3、启闭迅速，启闭时只需把球体转动90°，方便而迅速。

4、球阀的流体阻力小，全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通，介质流过球阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力最小。

5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制，,能满足用户的各种工况使用要求。

燃气球阀性能规范：

压力等级		常温试验(http://www.chemdrug.com/sell/24/)(http://www.chemdrug.com/sell/24/)压力（Mpa)
		壳体	密封	低气压密封
公称压力(LB)	150	3.0	2.2	0.6
	300	7.5	5.5	0.6
适用温度		-40~+80℃
适用介质		天然气，液化石油气等

燃气球阀零件材料：

零件名称	材料
阀体阀盖	碳素钢 WCB
球体	不锈钢 304SS
密封圈	PTFE(特氟隆)-聚四氟乙烯
阀杆	铬不锈钢Ｃr13
阀杆填料	聚四氟乙烯
中法兰螺母/螺栓	35#

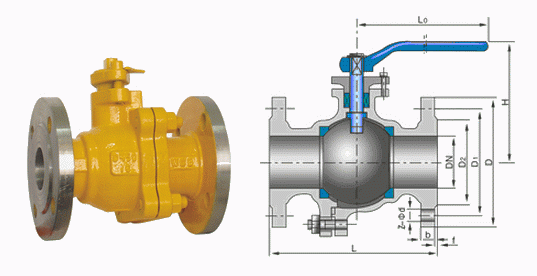

燃气球阀外形结构图：

燃气球阀连接尺寸：DN200以下手柄传动

DN	L	D	D1	D2	D6	b	f	z-d	H
25	150	115	85	65	58	16	2	4-*14	150
32	165	135	100	75	66	18	2	4-*18	160
40	180	145	110	85	76	18	3	4-*18	175
50	200	160	125	100	88	20	3	4-*18	185
65	220	180	145	120	110	22	3	8-*18	200
80	250	195	160	135	121	22	3	8-*18	220
100	320	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	400	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530

燃气球阀连接尺寸：DN200以上采用蜗轮传动

DN	L	D	D1	D2	D6	b	f	z-d	H
250	568	425	370	332		36	3	12-*30	608
300	648	485	430	390		40	3	16-*30	774
350	762	550	490	448		44	3	16-*34	820
400	883	610	550	505		48	3	16-*34	900
450	914	660	600	555		50	3	20-*34	1050
500	991	730	660	610		52	3	20-*41	1200
