孔板流量计,标准孔板流量计
一、概述：
智能型孔板流量计是差压式流量计的一种节流装置产品，孔板流量计配合各种差压计或差压变送器可对管道中的液体、蒸汽、气体的流量进行测量。孔板流量计节流装置包括标准孔板、环室孔板，喷嘴等。孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
二、原理：
当充满管道的流体流经管道内的节流装置时，流体的流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在孔板流量计节流件前后产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以智孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
孔板节流装置（孔板流量计）配上差压变送器、压力变送器、温度传感器、流量积算仪或者配上多参量变送器集流量、温度、压力检测功能于一体，能进行温度、压力自动补偿的新一代流量计，其功能强，结构紧凑，操作简单，使用方便。
三、智能型孔板流量计特点：
▲孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板计算采用标准计算差压及开孔尺寸与加工。
▲孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准节流装置无须实流校准，即可投用。
▲一体型孔板流量计安装更简单，可直接接差压变送器。
▲配套附件a、测量气体、液体时配置-差压变送器、三阀组、流量积算仪。 ▲稳定性高
▲量程范围宽 流量比大于10：1 测量蒸汽时配置-三阀组、差压变送器、冷凝平衡罐、压力变送器、温度传感器、智能流量积算仪。
标准孔板配上多参量变送器可以直接显示瞬时流量与累积流量，并带4~20mA输出，组成真正意义上的一体化孔板流量计。
四、技术指标
▲高精度：±0.5%（与选用的差压变送器的精度有关）
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
高压孔板流量计是孔板流量计的一种，是将高压孔板与差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
高压孔板流量计技术参数：
1. 公称直径： 15 mm ≤DN≤2500mm
2. 公称压力：PN≤25MPa
3. 工作温度：－50℃≤t≤850℃
4. 量程比：1:5， 1:10
5. 精度：0.5级，1.0级
特点
1.节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2.孔板计算采用标准与加工
3.应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4.标准型节流装置无须实流校准，即可投用。
5.一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能节流装置（标准孔板 ）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该 孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。 节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
标准孔板流量计概述 :
标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。标准孔板可以采用角接取压（包括环室取压）、法兰取孔板流量计适用范围:
1、 公称直径：50mm≤DN≤1200mm（超出此范围属非标准节流装置）
2、 公称压力：PN≤16MPa
3、 孔径比：0.20≤β≤0.75
4、 雷诺数范围：当0.20≤β≤0.45时 5000≤ReD
当0.45≤β≤0.75时 10000≤ReD
孔板流量计结构形式：

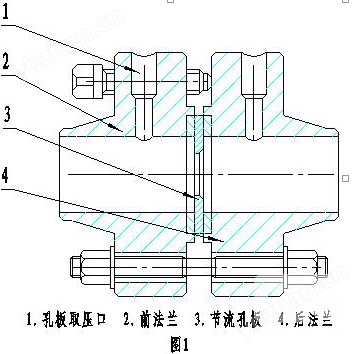

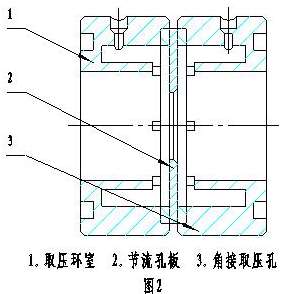

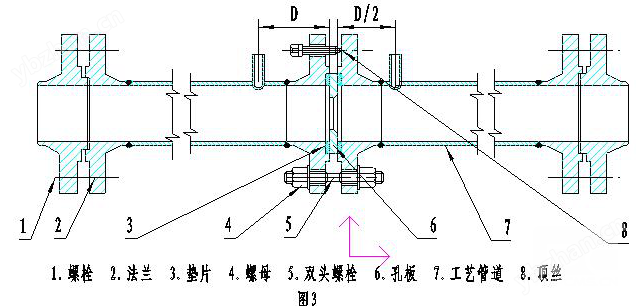

1、法兰取压、角接取压、D-D/2取压方式分别见图1、图2、图3

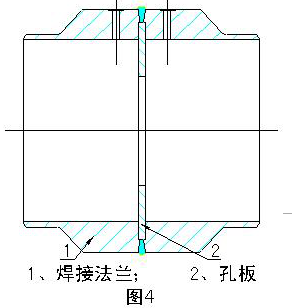

2、整体式焊接结构见图4
标准孔板流量计安装要求：
1、 安装时应保证孔板中心、法兰中心、管道中心和垫片同心，不同心度不得超过0.002D/β。
2、 孔板的正负压方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和变送器的安装情况确定。
3、 节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。
4、 取压法兰与管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。
5、 可选带上、下游直管段。
6、 D-D/2取压是成套供货，法兰连接可直接安装。
