超薄型球阀

超薄型球阀

对夹式薄型球阀是国家级重点新产品，高性能的手动球阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现阀板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

应用标准

型号：Q71F

产品名称：意大利薄型对夹球阀

公称压力：PN16 25 40 64

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

适用温度：-20～150～300℃

驱动方式：手动、气动、电动等。

公称压力：1.6～2.5MPa

主要用途

主要用途：还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

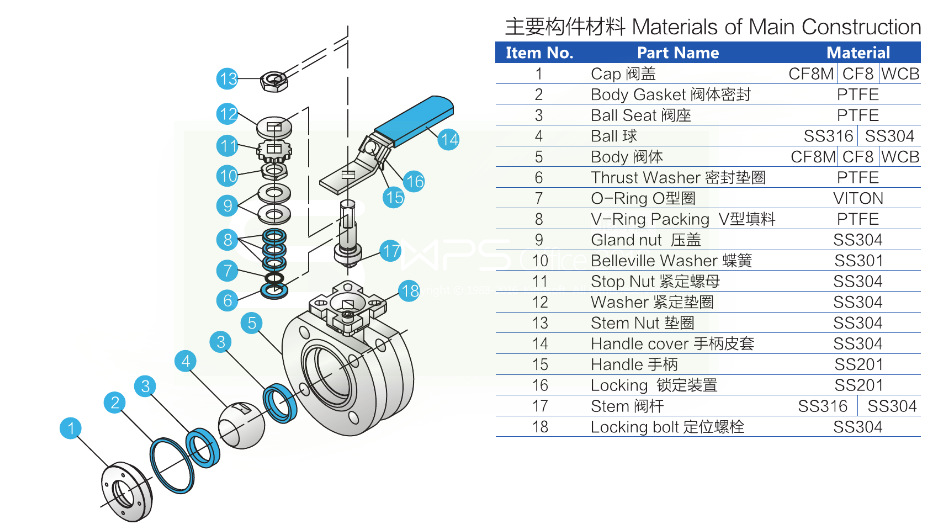

主要零件材料

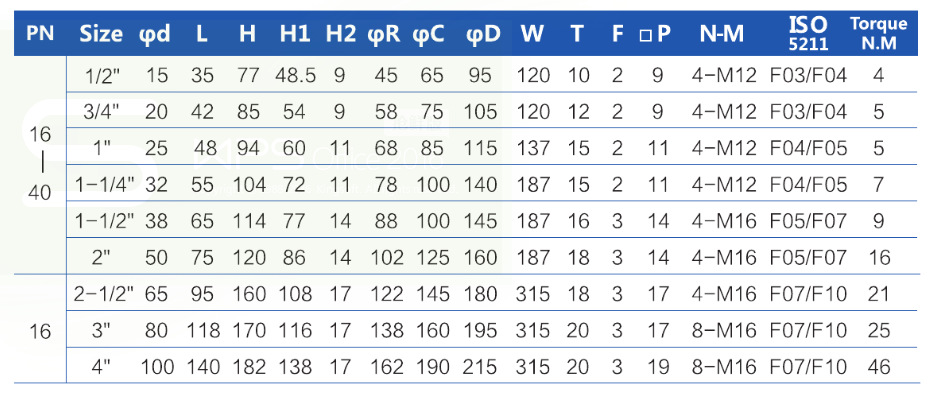

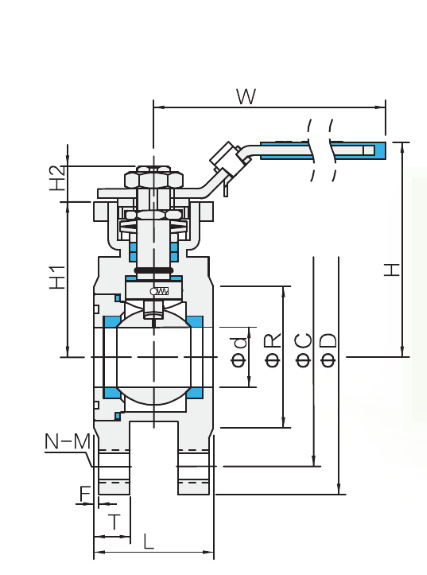

主要尺寸单位：mm

QQ图片20160713175838

注：对夹式高平台球阀有带ISO5211平台产品可供直接选择安装执行器。其他参数请致电我司咨询

工作原理

A、开启过程

1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

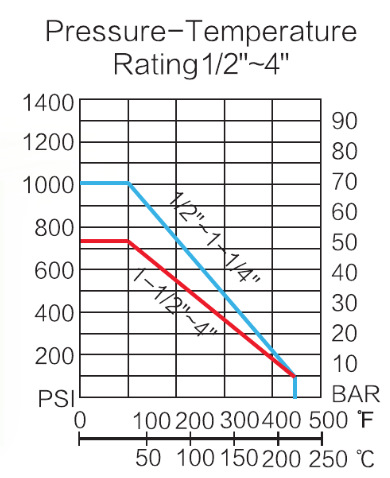

性能规范
